pet塑料膠水_pet塑料復(fù)合膠水_pet膠水生產(chǎn)廠家-聚力膠粘

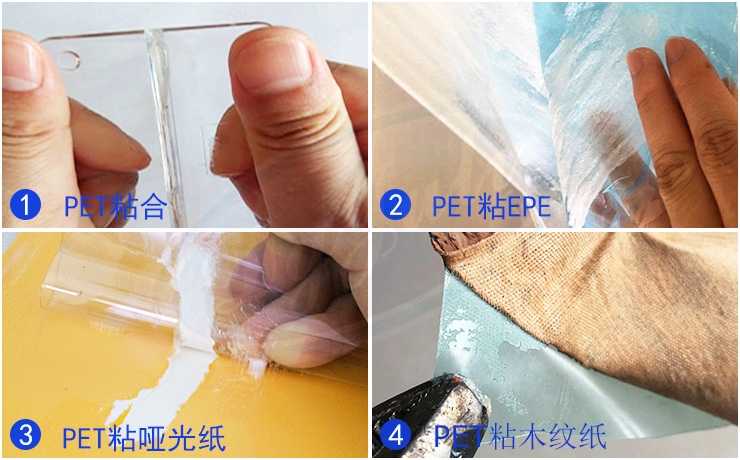

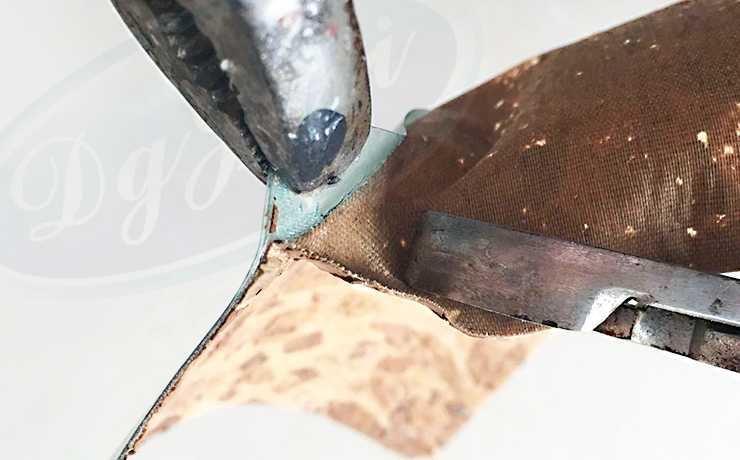

JL-701AB PET復(fù)合膠水采用德國進(jìn)口樹脂調(diào)制，具有高固體含量、低粘度、工藝適用性好、復(fù)合剝離強(qiáng)度高、耐老化優(yōu)良、透明度佳、環(huán)保耐蒸煮等優(yōu)點(diǎn)。

咨詢熱線:400-056-8098 在線咨詢>>

參數(shù)列表

Product features

參數(shù)介紹

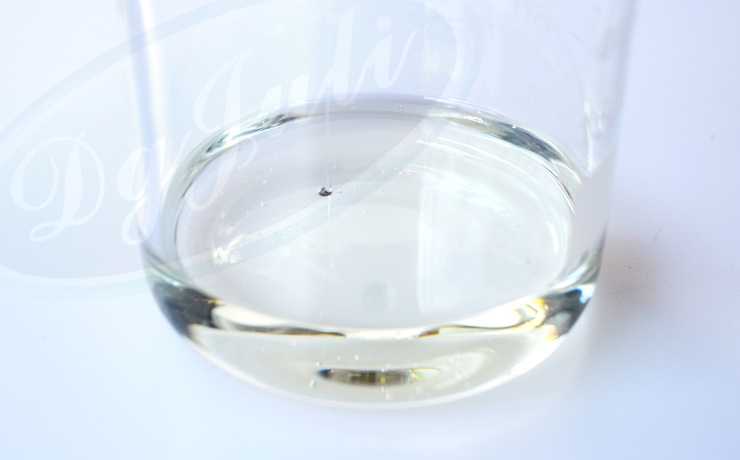

組成	雙組份溶劑型膠粘劑	顏色	黃色透明液體
固含量	A:50±2% /B:75±2%	粘度	A:500-900mpa/B:1000-1800mpa
溶劑	醋酸乙醋	耐溫范圍	-30℃-180℃

使用方法/Usage method

1，（重量）5份主劑配：1份固化劑：醋酸乙酯4-6（根據(jù)涂膜厚度）
2，溶劑適合用醋酸乙酯、丙酮，溶劑中含水量不得超過300PPM
3，稀釋方法：需要按要求的固體含量往主劑中加入溶劑，進(jìn)行攪拌后，再將固化劑加入到稀釋好的主劑中，并充分?jǐn)嚢?/span>
4，適用期：配制好的粘合劑的適用期決定于粘合劑的固體含量、存放溫度和稀釋劑中的水份，一般應(yīng)于8小時(shí)用完。
5，涂布：可適應(yīng)于任何光輥及網(wǎng)線輥的干法復(fù)合機(jī)
6，涂布量：為適應(yīng)復(fù)合制品的使用目的和材質(zhì)構(gòu)成的不同要求，干基涂布量可以10-12g/m2（涂布厚度）間選擇。需進(jìn)行熱加工或深度成型加工的復(fù)合膜，涂膠量較大，反之則涂膠量較小。
7，涂布濃度：根據(jù)涂膠量的花輥決定涂布濃度。一般推薦使用濃度在25-40%固含之間選擇。
8，干燥：為使涂上膠粘劑的薄膜上的溶劑完全揮發(fā)干凈，需要注意有足夠的風(fēng)量、風(fēng)速和溫度。如干燥系統(tǒng)分三段，在膜入口到出口的溫度梯度控制在60℃-70℃-90℃階梯式漸進(jìn)升溫。
9，粘合溫度：取決于復(fù)合基材的性質(zhì)和質(zhì)量，采用盡可能高的溫度，一般控制在60-90℃.易受溫度影響的薄膜采用50-60℃，其它薄膜可采用70-80℃.
10，復(fù)合壓力：在不損壞薄膜的情況下，應(yīng)盡可能提高復(fù)合壓力
11，熟化：復(fù)合加工后并不立即具有高的粘接強(qiáng)度，需要將制品送入熟化室。60℃恒溫熟化72小時(shí)左右，自然環(huán)境熟化7天。
12，剩余膠液：超過8小時(shí)或出現(xiàn)白濁化、半透明或增稠現(xiàn)象，則不可繼續(xù)使用。
13，薄膜電暈處理要求：聚乙稀和聚丙稀薄膜需要經(jīng)過電暈處理，聚乙稀薄膜的表面張力盡可能達(dá)到49達(dá)因，不得低于45達(dá)因，聚丙稀、聚酯薄膜的表面張力不應(yīng)低于39達(dá)因。
